Kondansatör (Kapasitör) Nedir, Ne İşe Yarar?

Devrelerin Mini Pili: Kondansatör (Kapasitör) Nedir, Ne İşe Yarar?

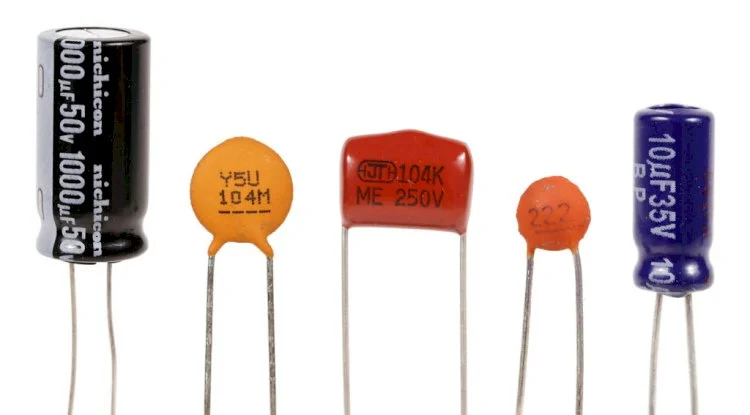

Dirençlerden sonra elektronik kartlarda en çok karşılaştığımız, bazen küçük bir mercimeğe, bazen de minik bir pile benzeyen o elemanları fark etmişsinizdir. Evet, kondansatörlerden (veya İngilizce adıyla kapasitörlerden) bahsediyoruz.

Direnç akıma karşı zorluk çıkararak trafiği düzenlerken, kondansatörler tamamen farklı bir görev üstlenir: Elektrik enerjisini depolar ve gerektiğinde çok hızlı bir şekilde geri boşaltırlar.

Peki, bu minik bileşenler nasıl çalışır ve projelerimizde onlara neden ihtiyaç duyarız? Gelin, en basit ve pratik anlatımla kondansatör dünyasını inceleyelim.

Kondansatör Nedir? (En Basit Anlatımla)

Teknik tanımıyla kondansatör; elektrik enerjisini elektrik alanı olarak kısa süreliğine depolayan iki uçlu bir devre elemanıdır.

Meseleyi yine günlük hayattan bir benzetmeyle netleştirelim: Pilleri ve aküleri devasa birer su deposuna benzetirsek, kondansatörleri ise mutfaktaki bir su bardağına veya rezervuara benzetebiliriz. Bir bardağı musluğun altına koyup hızla doldurabilir (şarj), sonra da tek bir hamlede anında boşaltabilirsiniz (deşarj). Kondansatörler de tam olarak bunu yapar; piller gibi enerjiyi kimyasal olarak uzun süre saklayamazlar ama pillerden kat kat daha hızlı dolar ve boşalırlar.

Kondansatör Ne İşe Yarar? Görevleri Nelerdir?

Kondansatörlerin devrelerde hayat kurtaran pek çok kritik görevi vardır:

• Voltaj Dalgalanmalarını Önleme (Filtreleme): Güç kaynaklarından gelen elektrik her zaman pürüzsüz olmaz. Kondansatör, voltaj yükseldiğinde fazlalığı depolar, voltaj düştüğünde ise devreyi besleyerek çizgiyi düzleştirir. Adeta bir devrenin amortisörü gibidir.
• Geçici Güç Sağlama (Yedekleme): Devrede anlık elektrik kesintisi olduğunda, içindeki enerjiyi salarak sistemin (örneğin bir mikrodenetleyicinin) reset atmasını engeller.
• Sinyal Çoğullama ve Kuplaj: AC (Alternatif Akım) sinyallerini geçirirken, DC (Doğru Akım) sinyallerini engeller. Bu sayede ses devrelerinde gürültüyü (paraziti) engellemek için filtre olarak kullanılırlar.
• Zamanlama Devreleri: Bir kondansatörün dolma süresi belirli bir dirençle kontrol edilerek hassas zamanlama devreleri (örneğin 555 entegreli projeler) oluşturulur.

Kondansatör Birimi ve Sembolü

• Sembolü: Devre şemalarında C harfi ile gösterilir.
• Şematik Sembolü: Karşı karşıya duran iki düz çizgi şeklinde sembolize edilir. Eğer kutuplu (artı/eksi uçları olan) bir kondansatörse, uçlardan biri artı (+) işaretiyle belirtilir.
• Birimi: Kondansatörün kapasite birimi Farad'dır ve F simgesi ile gösterilir.

1 Farad fiziksel olarak devasa bir kapasitedir. Bu yüzden elektronik devrelerde Farad'ın çok daha küçük katları kullanılır:

• Mikrofarad (µF): 1 F = 1.000.000 µF (En sık karşılaşacağınız birimdir)
• Nanofarad (nF): 1 µF = 1.000 nF
• Pikofarad (pF): 1 nF = 1.000 pF

En Yaygın Kondansatör Çeşitleri

Piyasada yüzlerce çeşit kondansatör bulabilirsiniz ancak atölyenizde en çok şu üç türü kullanacaksınız:

1. Elektrolitik Kondansatörler (Kutuplu)

Genellikle küçük bir pile benzerler. Artı (+) ve eksi (-) uçları vardır. Devreye ters bağlanırlarsa içlerindeki kimyasal sıvı ısınır ve yüksek bir sesle patlarlar! Bu yüzden montaj yaparken eksi uca (üzerinde gri/beyaz şerit olan bacak) çok dikkat edilmelidir. Yüksek kapasite sunarlar (Örn: 10µF - 4700µF).

2. Seramik Kondansatörler (Kutupsuz)

Halk arasında "mercimek kondansatör" olarak da bilinirler. Yönleri (artı/eksi) yoktur, devreye istendiği gibi bağlanabilirler. Genellikle çok küçük kapasitelidirler (pF ve nF seviyesinde) ve yüksek frekanslı parazitleri engellemek için entegrelerin hemen yanına yerleştirilirler.

3. Süper Kondansatörler (Supercapacitors)

Teknolojinin gelişmesiyle hayatımıza giren bu türler, Farad seviyelerinde devasa kapasiteler sunar. Akıllı saatlerde, bazı elektrikli araçlarda anlık yüksek güç sağlamak veya pilsiz çalışan sistemlerde geçici enerji deposu olmak için kullanılırlar.

Kritik İpucu: Voltaj Değerine Dikkat!

Bir kondansatörün üzerinde sadece kapasitesi (µF) yazmaz, yanında bir de voltaj değeri bulunur (Örn: 16V, 25V, 400V).

Altın Kural: Bir kondansatörü, üzerinde yazan voltaj değerinden daha yüksek bir gerilime sahip devreye asla bağlamamalısınız. Örneğin, 12V ile çalışan bir motor devresine filtre atmak istiyorsanız, en az 16V veya 25V'luk bir kondansatör seçmelisiniz. Sınırda kalmak veya sınırı aşmak kondansatörün ömrünü bitirir ya da patlamasına sebep olur.
