Arduino Uno, Parmak İzi Sensörü (AS608) ve I2C OLED Ekran Kullanımı

Arduino Uno, Parmak İzi Sensörü (AS608) ve I2C OLED Ekran Projesi

Bu projede, Arduino Uno mikrodenetleyicisi kullanılarak optik bir parmak izi sensörü ve I2C arabirimli bir OLED ekran aynı anda entegre edilmiştir. Parmak izi okuma, kaydetme ve doğrulama işlemleri yapılırken sonuçlar anlık olarak OLED ekran üzerinde grafiksel ve metinsel olarak gösterilir.

1. Donanım Pin Eşleşme Tablosu

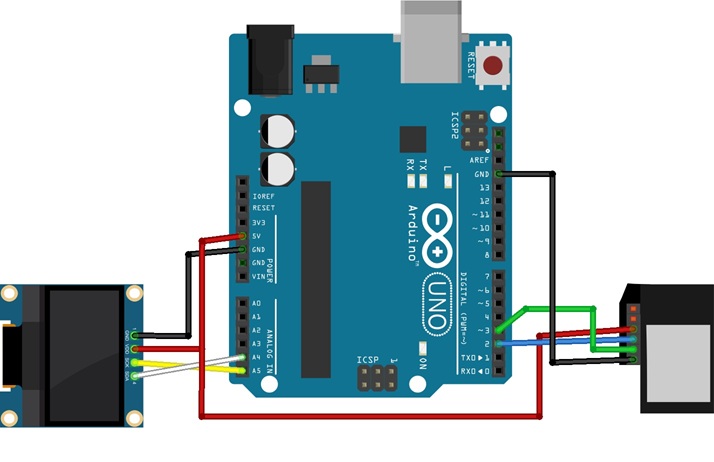

Görseldeki devre şemasına göre Arduino Uno, OLED ekran ve parmak izi sensörü arasındaki bağlantı haritası şu şekildedir:

2. C++ Arduino Kodu (Adafruit Fingerprint ve SSD1306 OLED Entegrasyonu)

Aşağıdaki C++ kodu, parmak izi sensöründen okuma yapar ve sonucu I2C OLED ekrana yansıtır:

C++ / Arduino Uno Fingerprint & OLED Example

#include <Arduino.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <SoftwareSerial.h>
#include <Adafruit_Fingerprint.h>

// OLED Ekran Ayarları
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// Parmak İzi Seri Haberleşme (Pin 2: RX, Pin 3: TX)
SoftwareSerial mySerial(2, 3);
Adafruit_Fingerprint finger = Adafruit_Fingerprint(&mySerial);

void setup() {
  Serial.begin(115200);
  delay(100);

  // OLED Ekranı Başlat
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 OLED Başlatılamadı!"));
    while(1);
  }

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 10);
  display.println("Parmak Izi Sistemi");
  display.display();
  delay(2000);

  // Parmak İzi Sensörünü Başlat
  finger.begin(57600);
  if (finger.verifyPassword()) {
    Serial.println("Parmak izi sensörü başarıyla bulundu!");
  } else {
    Serial.println("Parmak izi sensörü bulunamadı! Bağlantıları kontrol edin.");
    while (1) { delay(1); }
  }
}

void loop() {
  display.clearDisplay();
  display.setCursor(0, 0);
  display.println("Parmak bekleniyor...");
  display.display();

  // Parmak tarama fonksiyonu
  int p = finger.getImage();
  if (p == FINGERPRINT_OK) {
    p = finger.image2Tz();
    if (p == FINGERPRINT_OK) {
      p = finger.fingerFastSearch();
      if (p == FINGERPRINT_OK) {
        // Eşleşme Başarılı
        display.clearDisplay();
        display.setCursor(0, 10);
        display.println("Giris Basarili!");
        display.print("ID: ");
        display.println(finger.fingerID);
        display.display();
        delay(2000);
      } else {
        // Eşleşme Bulunamadı
        display.clearDisplay();
        display.setCursor(0, 10);
        display.println("Eslenmedi / Kayitsiz");
        display.display();
        delay(2000);
      }
    }
  }
  delay(50);
}
