Arduino ile LM35 Sıcaklık Sensörü Kullanımı

Arduino ile LM35 Sıcaklık Sensörü Kullanımı

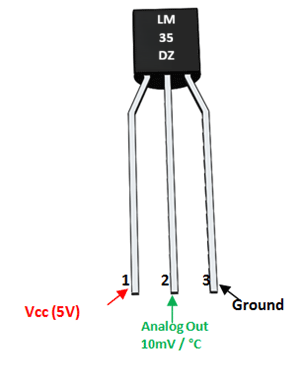

LM35, her 1°C sıcaklık artışı için çıkışında tam olarak 10mV (0.01V) gerilim üreten yüksek hassasiyetli bir analog sıcaklık sensörüdür. Harici bir kalibrasyona ihtiyaç duymadan -55°C ile +150°C arasındaki değerleri lineer bir voltaj çıktısı olarak verir. Arduino'nun analog-dijital dönüştürücüsü (ADC) sayesinde bu analog voltaj değeri kolayca santigrat dereceye çevrilebilir.

Arduino Uygulama Kodları

// LM35 sensörünün bağlı olduğu analog pin
const int lm35Pin = A0;

void setup() {
  // Okunan değerleri görmek için Seri Monitör'ü başlatıyoruz
  Serial.begin(9600);
  Serial.println("LM35 Sıcaklık Sensörü Okuma Başlatıldı...");
}

void loop() {
  // Analog pinden 0-1023 arasında ham ADC değerini okuyoruz
  int okunanDeger = analogRead(lm35Pin);

  // Read edilen ham değeri milivolt cinsinden voltaja dönüştürüyoruz
  // (5000mV / 1024 adım = adım başına yaklaşık 4.88mV)
  float voltaj = (okunanDeger * 5000.0) / 1024.0;

  // LM35 her 10mV değişimde 1°C ürettiği için voltajı 10'a bölüyoruz
  float sicaklik = voltaj / 10.0;

  // Sonuçları Seri Monitör'e yazdırıyoruz
  Serial.print("Sıcaklık: ");
  Serial.print(sicaklik);
  Serial.println(" °C");

  delay(1000); // 1 saniye bekleme süresi
}Kopyala

Matematiksel Hesaplama ve Hassasiyet İpuçları

LM35 sensöründen elde edilen analog verinin doğru derece değerine dönüştürülmesi iki aşamalı bir matematiksel işleme dayanır:

• ADC Volt Dönüşümü: Arduino Uno'nun 10-bitlik ADC birimi, 0-5V arasındaki voltajı 0 ile 1023 arasında çözümler. (okunanDeger * 5000.0) / 1024.0 formülü ile pindeki anlık gerilim milivolt (mV) seviyesinde hesaplanır.
• Sıcaklık Hesabı: LM35'in hassasiyet katsayısı $10\text{ mV/}^\circ\text{C}$ olduğu için elde edilen milivolt cinsinden gerilim değeri doğrudan 10'a bölünerek santigrat cinsinden ortam sıcaklığı bulunur.
• Hassasiyeti Artırma (Önemli İpucu): Oda sıcaklığındaki ölçümlerde (örneğin 0-50°C arası) daha hassas bir okuma elde etmek için setup() içine analogReference(INTERNAL); ekleyip referans voltajını 1.1V seviyesine çekebilirsiniz. Bu durumda formüldeki 5000.0 değeri yerine 1100.0 yazılması gerekir.

Kodu Arduino'nuza yükledikten sonra değerleri takip edebilmek için Arduino IDE üzerindeki Seri Monitör ekranını 9600 baud hızına ayarlamanız yeterlidir.
