Arduino ile BLDC (Fırçasız) Motor ve ESC Kontrolü

Arduino ile BLDC (Fırçasız) Motor ve ESC Kontrolü

Dronlar, RC araçlar ve yüksek devir gerektiren endüstriyel uygulamalarda fırçasız (BLDC) motorlar sıkça tercih edilir. Bu rehberde, Arduino Uno, bir ESC (Elektronik Hız Kontrolörü) ve Potansiyometre kullanarak fırçasız bir motorun hızını hassas bir şekilde nasıl kontrol edeceğimizi adım adım inceliyoruz.

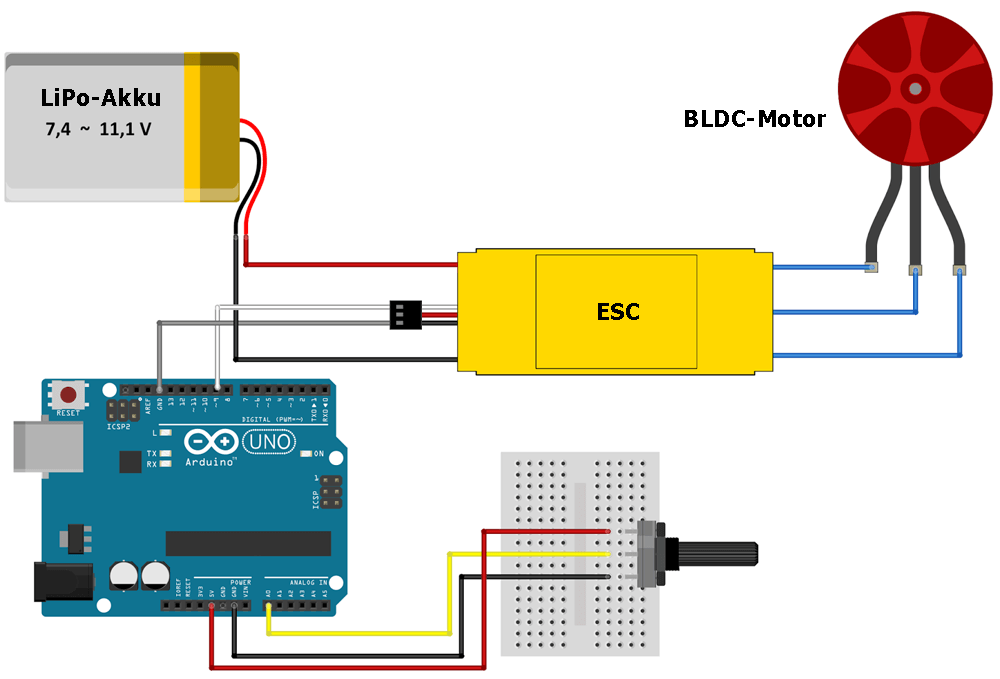

Devre Bağlantı Şeması

Sistemde gücü yüksek akım çeken LiPo batarya sağlarken, Arduino sadece ESC'ye standart bir RC Servo (PWM) sinyali gönderir:

• LiPo Batarya → ESC: Bataryanın (+) Kırmızı ve (-) Siyah kalın uçları ESC'nin güç girişine bağlanır.
• ESC → BLDC Motor: ESC'den çıkan 3 mavi/siyah faz kablosu motorun 3 bacağına doğrudan bağlanır. *(Motor ters dönerse herhangi iki kablonun yerini değiştirmeniz yeterlidir)*.
• ESC → Arduino (Sinyal Hattı): ESC'nin 3'lü sinyal konnektöründen çıkan Sinyal Kablosu (Beyaz/Sarı) Arduino Pin 9'a, GND Kablosu (Siyah/Kahverengi) ise Arduino'nun GND pinine bağlanır.
• Potansiyometre Bağlantısı: Yan bacaklar Arduino'nun 5V ve GND pinlerine, orta bacak (Sarı) ise A0 (Analog Giriş) pinine bağlanır.

Örnek Arduino IDE Kodu

ESC'ler, servo motorlar ile aynı zamanlama protokolünü (1000 µs - 2000 µs pulse genişliği) kullanır. Bu nedenle standart Servo.h kütüphanesini kullanarak ESC'yi kolayca sürebiliriz:

// Arduino ile ESC ve BLDC Motor Kontrolü

#include <Servo.h>

// Servo Nesnesi Oluşturuluyor (ESC Servo Kütüphanesi ile Sürülür)
Servo esc;

const int potPin = A0;  // Potansiyometre Bağlantı Pini
const int escPin = 9;   // ESC Sinyal Pini (PWM Destekli Pin)

int potVal;   // Analog Değeri Saklama
int escVal;   // ESC'ye Gönderilecek Açı Değeri (0 - 180)

void setup() {
  Serial.begin(115200);

  // ESC Sinyal Pinini Tanımlama
  // Standard ESC sinyali 1000us (minimum) ile 2000us (maksimum) arasındadır
  esc.attach(escPin, 1000, 2000);

  // Güvenlik Önlemi: İlk açılışta ESC'ye sıfır (minimum) gaz gönder
  esc.write(0);
  delay(3000); // ESC'nin arm (açılış) sesini beklemesi için süre

  Serial.println("ESC Hazir! Potansiyometre ile motor hizini ayarlayabilirsiniz.");
}

void loop() {
  // Potansiyometreden 0 - 1023 arası analog değer oku
  potVal = analogRead(potPin);

  // Read değerini ESC açısına (0 - 180 derece) haritala
  escVal = map(potVal, 0, 1023, 0, 180);

  // ESC'ye hız komutunu gönder
  esc.write(escVal);

  // Seri Port Üzerinden Anlık Takip
  Serial.print("Pot Değeri: ");
  Serial.print(potVal);
  Serial.print(" | ESC Açı Sinyali: ");
  Serial.println(escVal);

  delay(20); // Servo zamanlaması için kısa gecikme
}
Kopyala

ESC Kalibrasyonu Nasıl Yapılır?

Yeni bir ESC kullanırken motorun düzgün çalışması ve potansiyometrenin tüm aralığını tanıması için ilk çalıştırmada ESC Kalibrasyonu (Gaz Kelebeği Kalibrasyonu) yapılması gerekebilir:

1. LiPo bataryanın ESC ile olan bağlantısını sökün (Sistemin gücünü kesin).
2. Potansiyometreyi en son seviyeye (Maksimum Gaz - %100) getirin.
3. Arduino'ya USB kablosunu takıp kodu çalıştırın ve hemen ardından LiPo bataryayı ESC'ye bağlayın.
4. ESC'den birkaç kısa bip sesi duyulduğunda potansiyometreyi vakit kaybetmeden en alt seviyeye (Sıfır Gaz - %0) indirin.
5. ESC uzun bir onay bip sesi çıkaracaktır. Kalibrasyon tamamlanmıştır, artık potansiyometreyi çevirerek hızı kademeli olarak artırabilirsiniz.
