ESP8266 (NodeMCU) ve PC817 Optokuplör Modülü ile Harici Besleme Voltaj Kontrolü

ESP8266 (NodeMCU) ve PC817 Optokuplör Modülü Bağlantı Rehberi

PC817 Optokuplör Modülü, yüksek voltajlı dış yüklerden (3V-24V DC) gelen voltaj sinyallerini kızılötesi ışık aracılığıyla ESP8266 mikrokontrolcüsüne ileten galvanik (optik) bir izolatördür. Elektriksel izolasyon sağlayarak ESP8266'nın hassas GPIO pinlerini yüksek voltaj, gürültü ve ani gerilim sıçramalarından korur.

1. Donanım Pin Eşleşme Tablosu

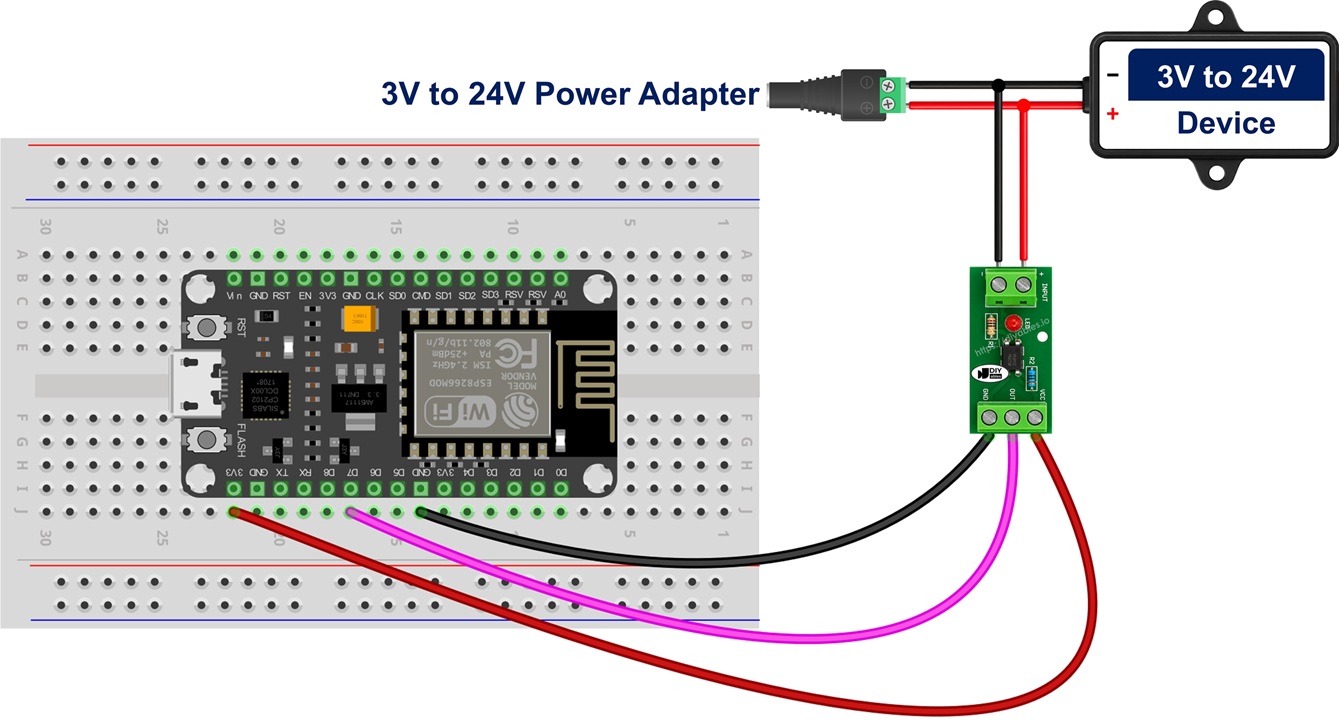

Görseldeki devre şemasına göre ESP8266 (NodeMCU), PC817 modülü ve harici güç adaptörü arasındaki bağlantı haritası şu şekildedir:

2. C++ Arduino Kodu (Yüksek Gerilim Sinyali Algılama)

Aşağıdaki C++ kodu, PC817 modülünün OUT ucundan gelen sinyali okur. Dış devrede voltaj (3V-24V) aktif olduğunda fototransistör iletime geçer ve çıkış seviyesini kontrol eder:

C++ / ESP8266 PC817 Optocoupler Read Example

#include <Arduino.h>

// Şemadaki Pin Tanımlaması
const int OPTO_PIN = D6; // GPIO12 (PC817 OUT ucu)

int lastOptoState = -1;

void setup() {
  Serial.begin(115200);
  delay(10);

  // PC817 OUT ucu için giriş tanımı
  pinMode(OPTO_PIN, INPUT);

  Serial.println("\nESP8266 PC817 Optokuplör Sinyal Okuma Başlatıldı.");
}

void loop() {
  int optoState = digitalRead(OPTO_PIN);

  // Durum değişikliği algılandığında seri porta yazdır
  if (optoState != lastOptoState) {
    if (optoState == LOW) {
      Serial.println("-> Giriş Sinyali AKTİF (3V-24V Algılandı)");
    } else {
      Serial.println("-> Giriş Sinyali PASİF (Voltaj Yok)");
    }
    lastOptoState = optoState;
  }

  delay(50); // Kararlı okuma için kısa gecikme
}
