ESP8266 (NodeMCU) ile LDR Işık Sensörü Kullanımı

ESP8266 (NodeMCU) ve LDR Işık Sensörü Uygulaması

LDR (Light Dependent Resistor), ortamdaki ışık şiddetine bağlı olarak direnç değeri değişen bir foto-dirençtir. ESP8266 (NodeMCU) üzerinde yer alan tek analog giriş pini olan A0 (ADC0) vasıtasıyla LDR üzerindeki gerilim değişimi ölçülerek ortamın ışık düzeyi sayısal veriye dönüştürülür.

1. Donanım Pin Eşleşme Tablosu

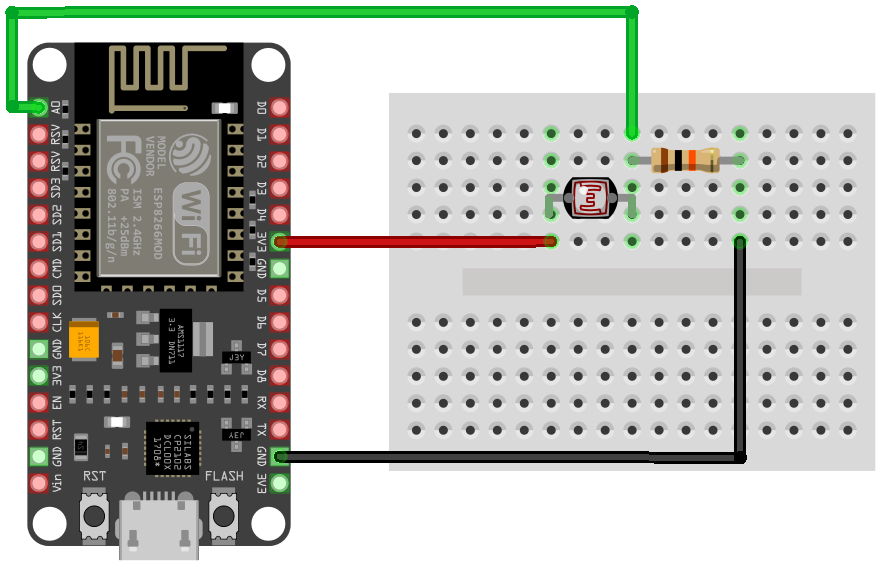

Şemadaki devre bağlantılarına göre ESP8266 (NodeMCU) ile LDR gerilim bölücü devresi arasındaki pin haritası şu şekildedir:

2. C++ Arduino Kodu (A0 Analog Okuma ve Işık Yüzdesi Hesaplama)

Aşağıdaki C++ kodu, A0 pininden LDR ham verisini okur, yüzdelik ışık seviyesini hesaplar ve Seri Port Ekranı üzerinden anlık olarak sunar:

C++ / ESP8266 LDR Analog Read Example

#include <Arduino.h>

// Pin Tanımlaması
const int LDR_PIN = A0; // ESP8266 Analog Giriş Pini

void setup() {
  Serial.begin(115200);
  delay(10);

  Serial.println("\nESP8266 LDR Işık Sensörü Testi Başlatılıyor...");
}

void loop() {
  // A0 pininden ham ADC değerini okuma (0 - 1023)
  int ldrRaw = analogRead(LDR_PIN);

  // Read değerini yüzdelik ortama eşleme (0 - 100%)
  int lightPercent = map(ldrRaw, 0, 1023, 0, 100);

  // Seri Port Çıktısı
  Serial.print("Ham ADC Değeri: ");
  Serial.print(ldrRaw);
  Serial.print(" | Işık Seviyesi: %");
  Serial.print(lightPercent);

  // Basit Durum Değerlendirmesi
  if (lightPercent < 30) {
    Serial.println(" -> [Karanlık]");
  } else if (lightPercent < 70) {
    Serial.println(" -> [Normal Işık]");
  } else {
    Serial.println(" -> [Yüksek Işık / Aydınlık]");
  }

  delay(500); // 500 ms aralıklarla ölçüm yap
}
Kopyala
