ESP32 "Connecting..." Hatası ve Butona Basmadan Otomatik Kod Yükleme Çözümü

ESP32 Dev Kit (özellikle 30 veya 38 pinli ESP32-WROOM-32G / NodeMCU) geliştirme kartlarında kod yüklerken sürekli olarak Connecting...___...___ uyarısını görmek ve her seferinde kart üzerindeki BOOT / FLASH butonuna basılı tutmak zorunda kalmak, zamanla can sıkıcı bir hal alabilir.

Bu sorun, bilgisayarın USB portundan gelen seri haberleşme sinyalleri (DTR ve RTS hatları) ile kart üzerindeki otomatik reset/yükleme devresindeki zamanlama uyuşmazlığından (EN pini üzerindeki kapasitör gecikmesinden) kaynaklanır. Bu durumdan tamamen kurtulmak için kullanabileceğiniz kalıcı ve geçici yöntemler aşağıda listelenmiştir.

1. Donanımsal ve Kalıcı Çözüm: EN Pinine Kondansatör Ekleme

Buton çilesinden tamamen kurtulmanın en pratik ve kalıcı yolu, ESP32'nin otomatik reset zamanlamasını düzeltmektir. Bunun için kartın reset devresine küçük bir donanımsal filtre eklemek yeterlidir.

• Gerekli Malzeme: 1 adet 10uF (Mikrofarad) Elektrolitik veya Seramik Kondansatör.
• Bağlantı Şekli: Kondansatörü doğrudan ESP32 kartınızın EN (RST) pini ile GND pini arasına bağlayın.
• Kutup Dikkat: Eğer kutuplu (elektrolitik) kondansatör kullanıyorsanız; uzun bacağı (+) EN pinine, kısa bacağı (-) ise GND pinine gelmelidir.

Bu kondansatör, bilgisayardan gelen reset sinyalini milisaniyeler mertebesinde geciktirerek işlemcinin zamanında yükleme (bootloader) moduna girmesini sağlar. Kondansatörü breadboard üzerinde bırakabilir veya kalıcı olsun isterseniz kartın altındaki EN ve GND pinlerine doğrudan lehimleyebilirsiniz.

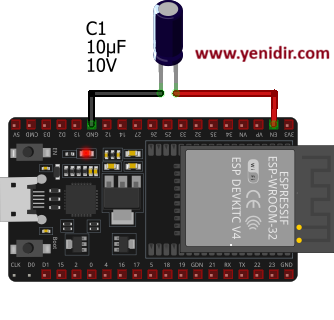

Görsel 1: EN ve GND Pinleri Arasına 10uF Kondansatör Bağlantısı

2. Yazılımsal Ayar: Upload Speed (Yükleme Hızı) Düşürme

Kullandığınız USB kablosunun kalitesi veya bilgisayarın USB kontrolcüsü yüksek hızlarda zamanlama hatasına neden olabilir. Donanıma müdahale etmeden önce Arduino IDE üzerinden şu ayarı değiştirmeyi deneyebilirsiniz:

• Arduino IDE menüsünden Araçlar (Tools) → Upload Speed yolunu izleyin.
• Varsayılan olarak gelen 921600 hızını 115200 veya 230400 seviyesine düşürün.
• Hızı düşürmek yükleme süresini birkaç saniye uzatacaktır ancak otomatik yükleme devresinin (CH340 veya CP2102 entegresinin) daha kararlı tetiklenmesini sağlayabilir.

3. Donanım Kalitesi: USB Kablosu ve Port Seçimi

ESP32, özellikle Wi-Fi modülü ve yükleme anında anlık olarak yüksek akım çekebilir. Bilgisayarın USB portu yeterli akımı sağlayamadığında veya kablo direnci yüksek olduğunda otomatik reset devresi kararsızlaşır.

• Çok ince veya sadece şarj amaçlı üretilmiş kalitesiz kablolar yerine, kalın ve veri aktarım kalitesi yüksek kısa bir USB kablosu tercih edin.
• Kartı imkanınız varsa bilgisayarın USB 3.0 (Mavi renkli) portuna bağlayın. Masaüstü bilgisayar kullanıyorsanız kasanın ön yüzündeki portlar yerine doğrudan anakarta bağlı olan arka portları kullanın.
