RS-485 Haberleşme Standardı

RS-485 Haberleşme Standardı Detaylı İncelemesi

RS-485 (yeni adıyla TIA/EIA-485), endüstriyel ortamlarda ve gürültülü sahalarda uzun mesafeli, yüksek hızlı ve çok noktaya (multi-drop) veri iletimi sağlamak için tasarlanmış fiziksel katman (Physical Layer) haberleşme standardıdır. I2C ve SPI gibi kart içi (on-board) protokollerin aksine, metrelere hatta kilometrelere varan mesafelerde sorunsuz veri aktarımı sunar.

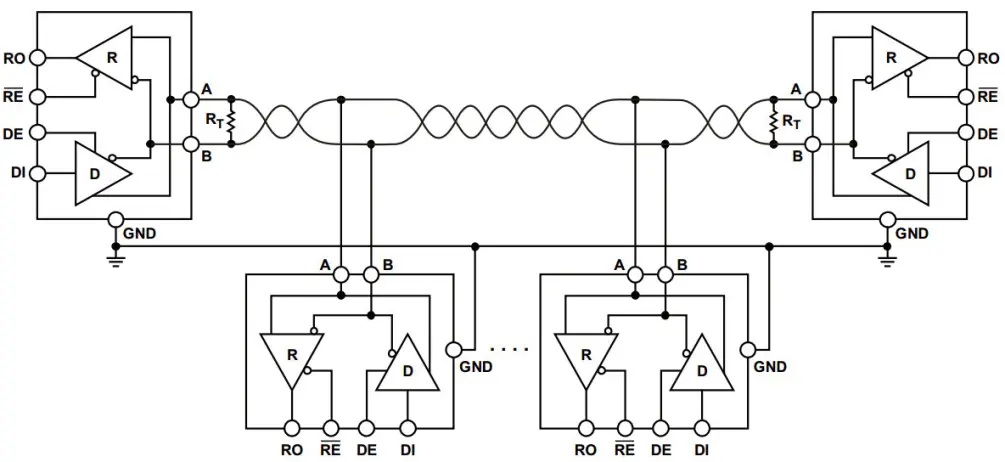

1. Donanım Mimarısı ve Diferansiyel Sinyalleşme

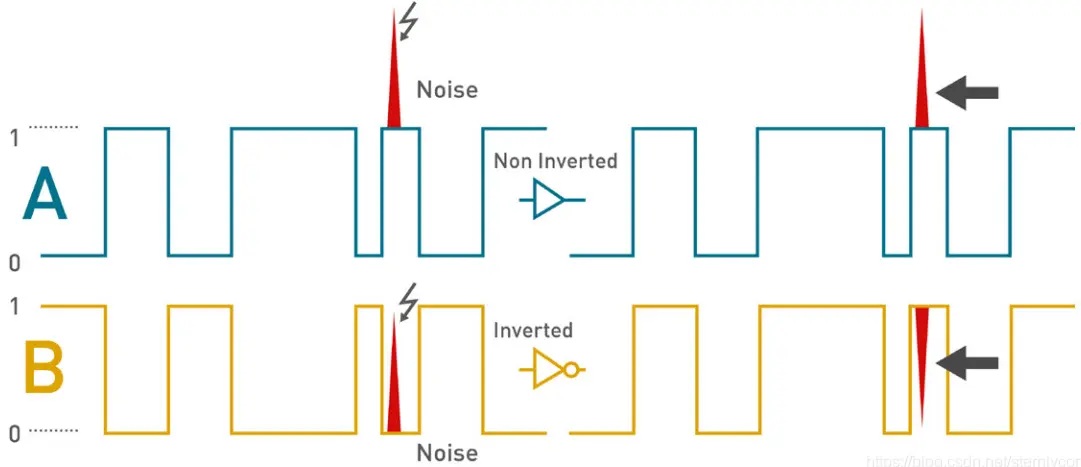

RS-485’in endüstriyel gürültülere karşı bu kadar dayanıklı olmasının ana sebebi Diferansiyel (Dengeli) Sinyalleşme tekniğidir. Sistem tek bir sinyal hattındaki voltaja bakmak yerine iki hat arasındaki voltaj farkını ölçer:

• A Hattı (Non-inverting / Data+): Pozitif veri hattı.
• B Hattı (Inverting / Data-): Negatif veri hattı.
• GND (Ortak Toprak): Gerilim seviyelerinin kaymasını önlemek ve ortak mod voltajını (Common-Mode Voltage) sınırlamak için tavsiye edilen üçüncü hat.

Sonlandırma (Termination) Dirençleri ve Bias Yapısı

Uzun iletim hatlarında sinyal yansımalarını (reflection) engellemek için veriyolunun en başında ve en sonunda yer alan cihazlara 120 Ω Sonlandırma Direnci bağlanmalıdır:

• R_T (Termination Resistor): A ve B hatları arasına paralel bağlanan 120 Ω direnç. Kablo empedansı ile eşleşerek sinyalin sönümlenmesini sağlar.
• Fail-Safe Bias Dirençleri: Hat boşta kaldığında veya hiç kimse veri göndermediğinde A hattını Pull-Up ile 5V'a, B hattını Pull-Down ile GND'ye çekerek kararsız durumları (floating) engeller.

2. Çalışma Modları: Half-Duplex vs Full-Duplex

3. MAX485 Entegresi ve Kod Örneği

Mikrokontrolcülerin UART (TTL) sinyallerini RS-485 diferansiyel seviyelerine dönüştürmek için yaygın olarak MAX485 gibi transkripsiyon çipleri kullanılır. Çip üzerinde yön denetimi sağlayan iki kritik pin bulunur:

• DE (Driver Enable): HIGH yapıldığında verici moduna geçer (TX aktif).
• RE (Receiver Enable): LOW yapıldığında alıcı moduna geçer (RX aktif - Ters mantık).
• Pratik Uygulama: DE ve RE pinleri birbirine köprülenerek mikrokontrolcünün tek bir GPIO pinine bağlanır. (HIGH = Gönderim, LOW = Dinleme).

ESP32 / Arduino C++ HardwareSerial ile Yön Kontrollü Gönderim ve Alma

#include <Arduino.h>

// MAX485 Yön Kontrol Pini ve UART Pin Tanımlamaları
#define RS485_FC_PIN  4   // DE & RE birleşik pini
#define RX2_PIN       16  // ESP32 UART2 RX Pini
#define TX2_PIN       17  // ESP32 UART2 TX Pini

void setup() {
  Serial.begin(115200); // PC Seri Monitör

  // Yön kontrol pinini çıkış olarak ayarla
  pinMode(RS485_FC_PIN, OUTPUT);
  digitalWrite(RS485_FC_PIN, LOW); // Varsayılan olarak Dinleme (Alıcı) Modu

  // HardwareSerial2 Başlat (9600 Baudrate, 8N1)
  Serial2.begin(9600, SERIAL_8N1, RX2_PIN, TX2_PIN);

  Serial.println("RS-485 Düğümü Başlatıldı.");
}

// RS-485 Üzerinden Veri Gönderme Fonksiyonu
void rs485VeriGonder(String mesaj) {
  digitalWrite(RS485_FC_PIN, HIGH); // Sürücüyü Aktif Et (Gönderim Modu)
  delayMicroseconds(10);             // Sinyal oturması için kısa bekleme

  Serial2.print(mesaj);
  Serial2.flush();                   // Tüm verinin seri tampondan çıkmasını bekle

  digitalWrite(RS485_FC_PIN, LOW);  // Alıcı Moduna Geri Dön
}

void loop() {
  // 1. Veri Dinleme Bloğu
  if (Serial2.available()) {
    String gelenMesaj = Serial2.readStringUntil('\n');
    Serial.print("RS-485'ten Gelen Veri: ");
    Serial.println(gelenMesaj);
  }

  // 2. Periyodik Veri Gönderme Örneği (Her 3 saniyede bir)
  static unsigned long sonGonderim = 0;
  if (millis() - sonGonderim > 3000) {
    sonGonderim = millis();
    rs485VeriGonder("PING_REQ_NODE_1\n");
    Serial.println("RS-485 Paket Gönderildi.");
  }
}
Kopyala

4. I2C, SPI ve RS-485 Karşılaştırması
