Arduino ve 433 MHz RF Verici / Alıcı Modül Kullanımı

Arduino ve 433 MHz RF Verici / Alıcı Modül Kullanım Rehberi

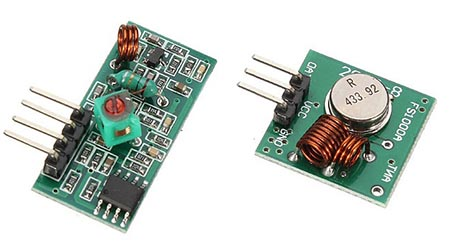

433 MHz RF Modülleri (Verici - Transmitter ve Alıcı - Receiver), kablosuz haberleşme projelerinde mikrodenetleyiciler arasında düşük maliyetli ve basit veri aktarımı sağlamak için kullanılır. Genellikle uzaktan kumanda sistemleri, kablosuz sensör ağları ve kapı otomasyonlarında tercih edilir.

1. Donanım Pin Eşleşme ve Bağlantı Tablosu

Projede kullanılan verici (transmitter) ve alıcı (receiver) modüllerinin Arduino Uno ile bağlantı haritası iki ayrı devre olarak şu şekildedir:

2. C++ Arduino Kodları (RadioHead / RH_ASK Kütüphanesi ile Verici ve Alıcı)

433 MHz modüller ile güvenli ve paket bazlı veri alışverişi yapabilmek için popüler RadioHead kütüphanesinin RH_ASK sınıfı kullanılır. Aşağıda sırasıyla Verici ve Alıcı kodları yer almaktadır:

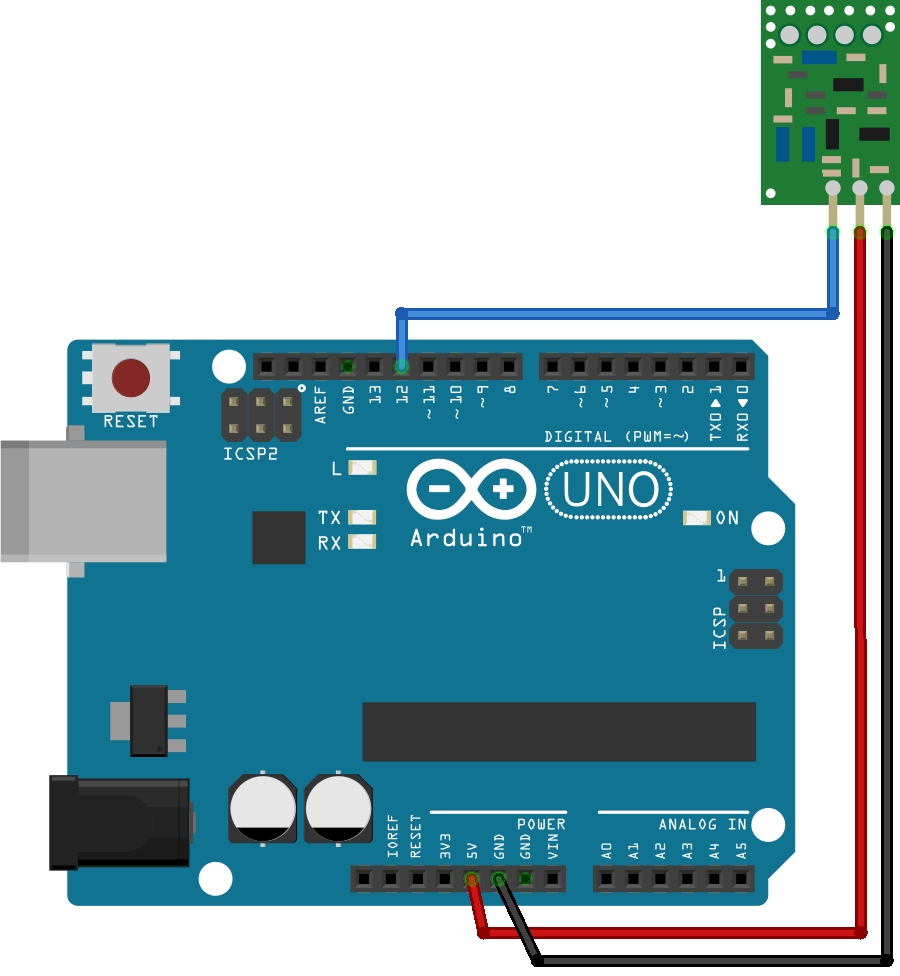

A. Verici (Transmitter) Kodu (Pin 12)

#include <Arduino.h>
#include <RH_ASK.h>
#include <SPI.h>

// RH_ASK nesnesini oluştur (Hız: 2000 bps, RX: -, TX: Pin 12)
RH_ASK driver;

void setup() {
  Serial.begin(115200);
  delay(100);

  if (!driver.init()) {
    Serial.println("Verici Başlatılamadı!");
  } else {
    Serial.println("433 MHz Verici Hazır.");
  }
}

void loop() {
  const char *msg = "Merhaba Kablosuz Dunya!";

  // Mesajı RF üzerinden gönder
  driver.send((uint8_t *)msg, strlen(msg));
  driver.waitPacketSent();

  Serial.print("Gönderilen Mesaj: ");
  Serial.println(msg);

  delay(2000); // 2 saniyede bir veri gönder
}
Kopyala

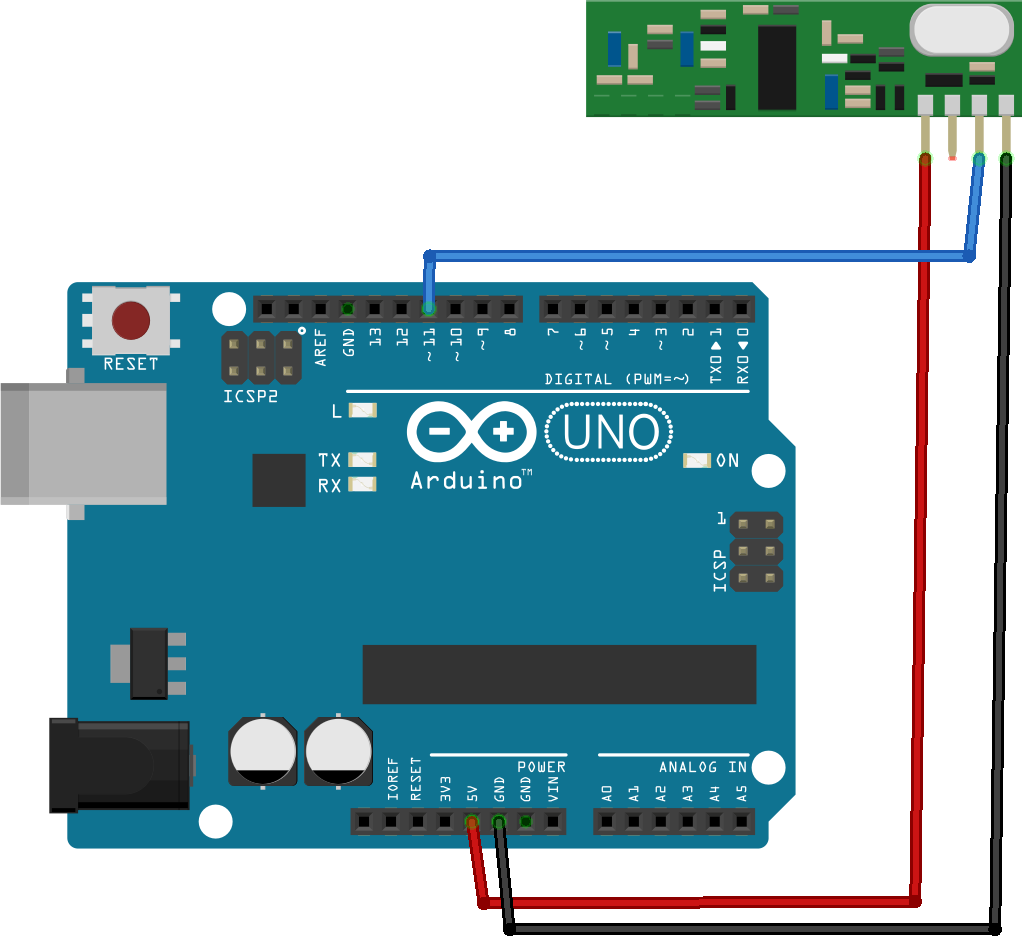

B. Alıcı (Receiver) Kodu (Pin 11)

#include <Arduino.h>
#include <RH_ASK.h>
#include <SPI.h>

// RH_ASK nesnesini oluştur (Hız: 2000 bps, RX: Pin 11, TX: -)
RH_ASK driver(2000, 11);

void setup() {
  Serial.begin(115200);
  delay(100);

  if (!driver.init()) {
    Serial.println("Alıcı Başlatılamadı!");
  } else {
    Serial.println("433 MHz Alıcı Dinlemede...");
  }
}

void loop() {
  uint8_t buf[RH_ASK_MAX_MESSAGE_LEN];
  uint8_t buflen = sizeof(buf);

  // Paketin gelip gelmediğini kontrol et
  if (driver.recv(buf, &buflen)) {
    buf[buflen] = '\0'; // Metni sonlandır

    Serial.print("Alınan Veri: ");
    Serial.println((char*)buf);
  }
}
Kopyala
