Arduino Uno ve WS2812B Adreslenebilir RGB LED Şerit Kullanımı

Arduino Uno ve WS2812B Adreslenebilir RGB LED Şerit Bağlantı Rehberi

WS2812B, dahili kontrol sürücüsüne sahip, her bir LED'in rengi ve parlaklığı bireysel olarak (tek veri hattı üzerinden) kontrol edilebilen popüler bir adreslenebilir RGB LED (NeoPixel) türüdür. Arduino Uno kartı ile tek bir dijital pin üzerinden renk animasyonları ve aydınlatma efektleri oluşturmak için sıklıkla kullanılır.

1. Donanım Pin Eşleşme Tablosu

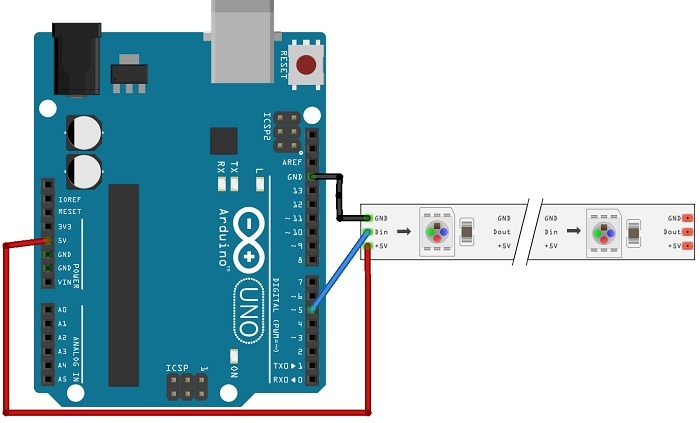

Görseldeki devre şemasına göre Arduino Uno ile WS2812B LED şerit arasındaki pin bağlantı haritası şu şekildedir:

2. C++ Arduino Kodu (Adafruit NeoPixel Kütüphanesi ile LED Kontrolü)

Aşağıdaki C++ kodu, popüler Adafruit_NeoPixel kütüphanesini kullanarak şerit üzerindeki LED'lerde temel renk geçişleri (RGB animasyon) gerçekleştirir:

C++ / Arduino Uno WS2812B NeoPixel Example

#include <Arduino.h>
#include <Adafruit_NeoPixel.h>

// Şemadaki Pin ve LED Yapılandırması
const int LED_PIN = 6;       // Din pini Arduino Pin 6'ya bağlı (Mavi Kablo)
const int NUM_PIXELS = 8;    // Şeritteki toplam LED sayısı (örnek olarak 8 alındı)

// NeoPixel nesnesini oluştur
Adafruit_NeoPixel strip(NUM_PIXELS, LED_PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  Serial.begin(115200);
  delay(10);

  strip.begin();       // LED şeridini başlat
  strip.show();        // Tüm LED'leri başlangıçta söndür (kapalı konuma getir)
  strip.setBrightness(50); // Parlaklık seviyesi (0 - 255 arası)

  Serial.println("\nArduino Uno WS2812B NeoPixel Testi Başlatıldı.");
}

void loop() {
  // 1. Adım: Tüm LED'leri Sırayla Kırmızı Yak
  colorWipe(strip.Color(255, 0, 0), 100); // Kırmızı
  delay(500);

  // 2. Adım: Tüm LED'leri Sırayla Yeşil Yak
  colorWipe(strip.Color(0, 255, 0), 100); // Yeşil
  delay(500);

  // 3. Adım: Tüm LED'leri Sırayla Mavi Yak
  colorWipe(strip.Color(0, 0, 255), 100); // Mavi
  delay(500);
}

// LED'leri sırayla tek tek istenen renge boyama fonksiyonu
void colorWipe(uint32_t color, int wait) {
  for(int i = 0; i < strip.numPixels(); i++) {
    strip.setPixelColor(i, color);
    strip.show();
    delay(wait);
  }
}
