Arduino İle TCA9548A I2C Çoklayıcı ve Çoklu OLED Ekran Kullanımı

Arduino Veya Mikrokontrolcü İle TCA9548A I2C Çoklayıcı ve Çoklu OLED Ekran Projesi

Aynı I2C adresine sahip birden fazla cihazın (örneğin aynı I2C adresini kullanan birden fazla 0.96 inç OLED ekranın) tek bir mikrokontrolcüye bağlanması gerektiğinde adres çakışması sorunu yaşanır. TCA9548A I2C Multiplexer (Çoklayıcı) entegresi, tek bir I2C kanalını 8 ayrı bağımsız I2C kanalına bölerek aynı adrese sahip birden fazla ekranın veya sensörün aynı anda kullanılmasını sağlar.

1. Donanım Pin Eşleşme Tablosu

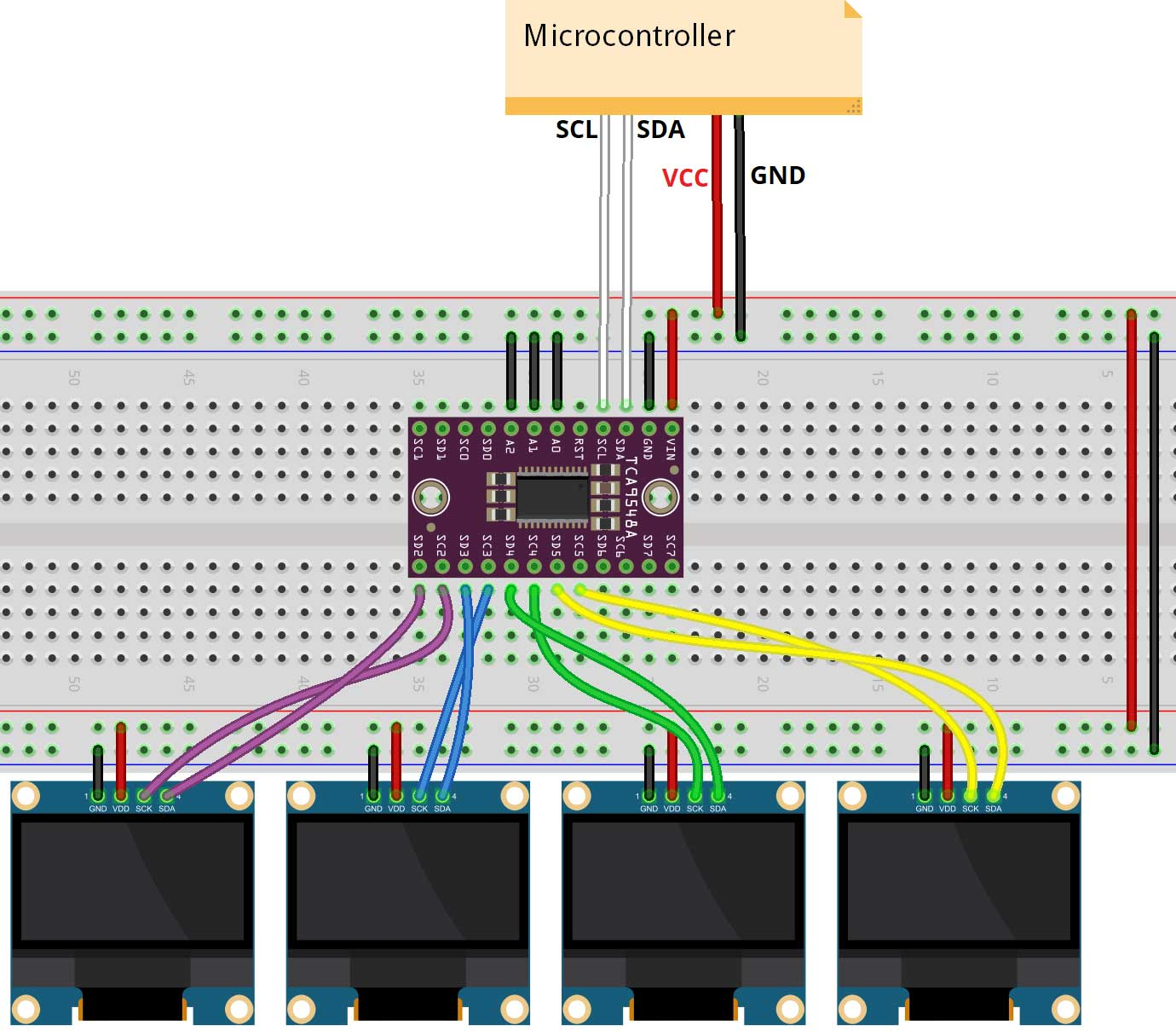

Görseldeki devre şemasına göre mikrokontrolcü, TCA9548A çoklayıcı ve OLED ekranlar arasındaki bağlantı haritası şu şekildedir:

2. C++ Arduino Kodu (Çoklu Kanal Seçimi ve OLED Kontrolü)

Aşağıdaki C++ kodu, TCA9548A üzerindeki kanalları değiştirerek farklı OLED ekranlara ayrı ayrı metin yazdırmayı sağlar:

C++ / TCA9548A & Multiple OLED Example

#include <Arduino.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

// TCA9548A I2C Adresi
#define TCA_ADDR 0x70

// OLED Ekran Ölçüleri
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// TCA9548A ilgili kanalını seçme fonksiyonu
void tcaSelect(uint8_t bus) {
  if (bus > 7) return;
  Wire.beginTransmission(TCA_ADDR);
  Wire.write(1 << bus);
  Wire.endTransmission();
}

void setup() {
  Serial.begin(115200);
  Wire.begin();
  delay(100);

  // 1. Ekranı Yapılandır (Kanal 0)
  tcaSelect(0);
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println("Kanal 0 OLED Bulunamadı!");
    while(1);
  }
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("Ekran 1 (Kanal 0)");
  display.display();

  // 2. Ekranı Yapılandır (Kanal 1)
  tcaSelect(1);
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println("Kanal 1 OLED Bulunamadı!");
    while(1);
  }
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("Ekran 2 (Kanal 1)");
  display.display();
}

void loop() {
  // İhtiyaca göre kanallar arası geçiş yapılarak ekranlar güncellenebilir
  delay(1000);
}
